光纖式微量水分析技術在氟化工行業的應用（二）

光纖式微量水測量技術原理

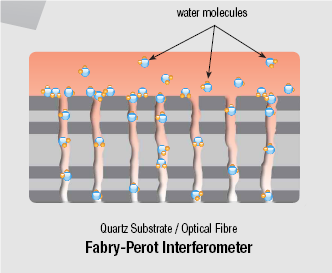

? ? ?光纖式微量水傳感器的表面為具有不同反射系數的氧化硅和氧化鋯構成的層疊結構，通過先進的熱固化技術，使傳感器表面的孔徑控制在0.3nm，水分子的直徑為0.28nm，因此水分子可以自由滲入，見圖1.

? ? ?

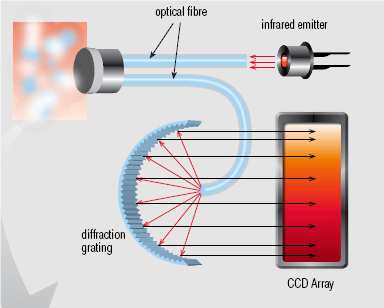

? ? ?控制器發射出一束790~820nm的近紅外光，通過光纖電纜傳送給傳感器，進入到傳感器的水分子會引起光折射率的變化，從而引起波長的變化，該變化量與介質的水分含量成相應的比例關系。水含量越高，波長越長，水含量低，波長偏移就小。通過測量發射到控制器的光的波長，就可以得到介質的水含量值及露點值。測量原理見圖2。

? ? ? ??

（未完待續，本文未經許可，不得轉載，否則追究相應法律權利）
