氣相色譜儀分析系統實現溫度控制的部件

氣相色譜儀分析系統實現溫度控制的部件

溫度控制電路板

      儀器溫度參數在色譜工作站或者儀器面板上設置后，下發到溫度控制板上，儀器開始執行該參數，進行升溫或者降溫。

      氣相色譜儀分析系統的溫度控制電路板上具有進行控溫的電路模塊和控制器等，一般而言，在進行加熱升溫過程中，可控硅指示燈會持續閃爍，表示儀器在進行升溫控制。

非柱溫箱升溫和降溫

非柱溫箱升溫和降溫指的是進樣口、檢測器和轉化爐等部件。

氣相色譜在進樣口、檢測器等部位一般使用加熱棒+鉑電阻，升溫時利用220V交流電_{（亦有采用24V直流）}在加熱棒_{（高阻值）}上產生熱量，通過鉑電阻（PT100）對溫度進行測量和反饋，使進樣口、檢測器等部位達到設定溫度。

降溫時，加熱棒停止加熱，進樣口、檢測器等部位自然冷卻或者通過小風扇吹風冷卻。

柱溫箱升溫和溫度混合

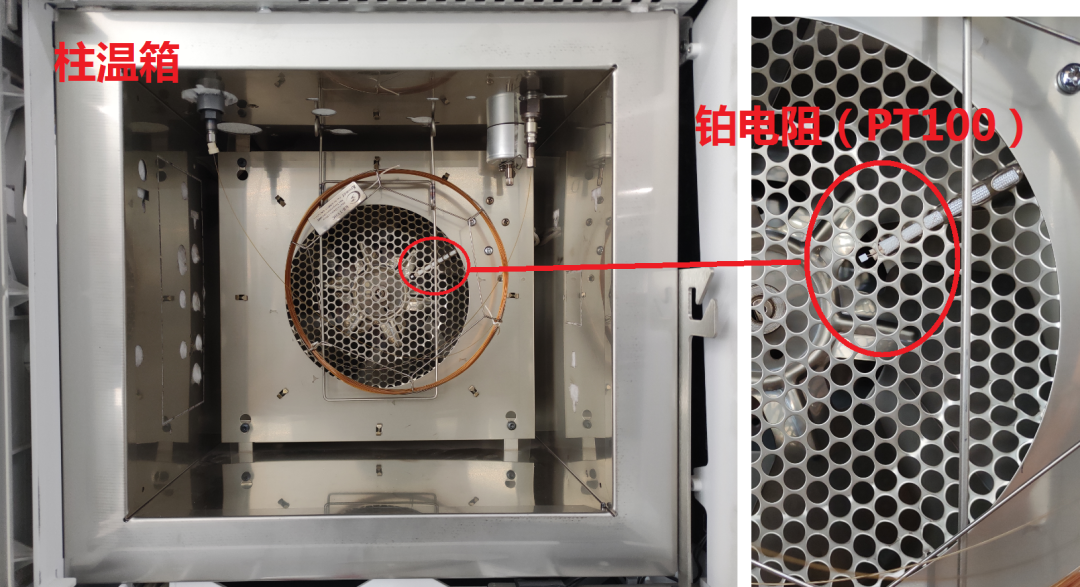

 氣相色譜柱溫箱一般使用加熱絲+鉑電阻，升溫時利用220V交流電在加熱絲上產生熱量，通過鉑電阻（PT100）對溫度進行測量和反饋，使進樣口、檢測器等部位達到設定溫度。

另外，柱溫箱內部擋風板之后安裝有風扇，通過風扇的轉動和混勻作用，可以將加熱絲產生的熱量均勻分布在柱溫箱內，保持柱溫箱內具有合適的溫度梯度。其工作的簡單示意圖如下，下左圖為柱溫箱風扇和加熱絲的相對位置，下右圖為升溫和恒溫時，柱溫箱內部的氣體流動方向

柱溫箱的降溫

早期的氣相色譜柱溫箱在需要降溫時，通過人工手動開啟柱溫箱門來實現，待溫度降到指定溫度后，關閉柱溫箱門即可。

      目前在線氣相色譜分析系統的色譜柱溫箱在程序升溫結束恢復到初始較低溫度，或者需要降溫時，通過儀器自動實現。其主要實現機構主要為柱溫箱內部的風扇和儀器后部的降溫通道_{（俗稱“后開門”結構）}。

儀器開始降溫時，柱溫箱后部的降溫通道_{（俗稱“后開門”結構）}在電機帶動下開啟，熱風從上部出口吹出，冷風從下部進口進入，通過冷熱交換，儀器柱溫箱迅速降溫；待溫度達到接近指定溫度，“后開門”結構短暫的反復進行開合關閉，對溫度進行細調；溫度達到指定溫度后，“后開門”結構完全關閉。
